Описание и технические характеристики

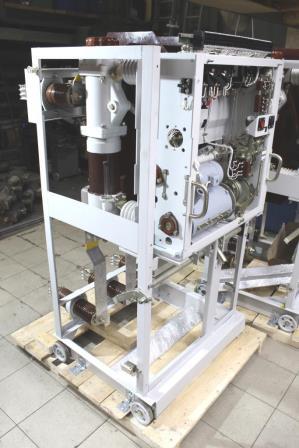

Высоковольтный трехполюсный маломасляный выключатель серии ВМПП 10 со встроенным пружинным приводом и блоком релейной защиты производится двух типов: для эксплуатации в обычных условиях климата и для работы в среде климата тропического пояса.
ВМПП-10-630-20;
· ВМПП-10-1000-20;
· ВМПП-10-1600-20;
· ВМПП-10-630-31,5;
· ВМПП-10-1000-31,5;
· ВМПП-10-1600-31,5;
· ВМПП-10-630- 20Т;
· ВМПП-10-1250-20Т;
· ВМПП-10-630-31,5Т;
· ВМПП-10-1250-31,5Т.
Защитные реле и электромагниты прямого действия типов РТМ, РТВ, ЭО нп, ЭО тт и РНВ выключателя ВМПП 10 имеют конструкцию и принцип действия, в основном аналогичные конструкции и принципу действия соответствующих реле и электромагнитов, встроенных в выключатель ВМП-ШП.
Реле РТВ по характеристикам выдержки времени реле имеет два варианта исполнения с переходом на независимую от тока часть характеристики: в пределах 250—350% — PTB-IV, PTB-V PTB-VI (как и у выключателя ВМП-10П) или 120—170% — PTB-I, PTB-II, PTB-III от тока уставки.
